П121-2,5-ХХ°-К14
Износостойкие контактные наклонные совмещенные преобразователи на частоту 2,5 МГц.
В обозначениях преобразователя перед размерами пьезоэлемента ставится буква "К".
Конструкция ПЭП содержит:
- Пьезоэлемент диаметром 14 мм.
- Износостойкий керамический протектор.
- Разъем LEMO.00.
- Встроенный согласующий элемент (индуктивность).
| Наименование преобразователя | Частота (МГц) | Размер пьезо-элемента (мм) |
Длитель- ность эхосигнала (мкс)[1] |
Условная чувстви-тельность по СО-2 (дБ)[2,3] |
Стрела (мм) |
Угол ввода в сталь (град) |
Ширина диаграммы направлен-ности (град)[4] |
| П121-2,5-40°-К14 | 2,5 | Ø 14 | 1,3 | 55 | 9 | 40 | 5 |

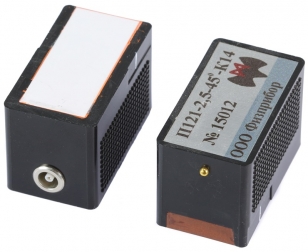

| П121-2,5-45°-К14 | 2,5 | Ø 14 | 1,3 | 55 | 9 | 45 | 6 |
| П121-2,5-50°-К14 | 2,5 | Ø 14 | 1,3 | 52 | 9 | 50 | 7 |
| П121-2,5-55°-К14 | 2,5 | Ø 14 | 1,3 | 48 | 9 | 55 | 7 |
| П121-2,5-60°-К14 | 2,5 | Ø 14 | 1,3 | 45 | 9 | 60 | 8 |

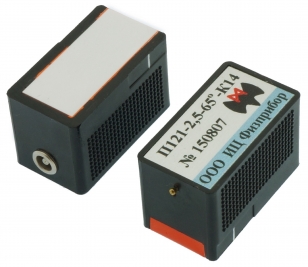

| П121-2,5-65°-К14 | 2,5 | Ø 14 | 1,3 | 43 | 9 | 65 | 9 |
| П121-2,5-70°-К14 | 2,5 | Ø 14 | 1,3 | 40 | 10 | 70 | 10 |
| П121-2,5-90°-К14 | 2,5 | Ø 14 | 1,3 | 45[5] | - | волны Рэлея | 6[6] |
Примечания.
В таблице указаны типовые значения технических параметров.
[1] Длительность эхосигнала определяют на уровне -6дБ от его максимума.
[2] Условная чувствительность преобразователя определяется с дефектоскопом УД9812.
[3] Условную чувствительность находят как запас усиления дефектоскопа (дБ) при настройке по эхосигналу от отверстия Ø6 мм в СО-2.
[4] В таблице указана полная ширина диаграммы направленности.
[5] Условную чувствительность преобразователей волн Рэлея находят как запас усиления дефектоскопа при настройке по эхосигналу от торца СО-2 на расстоянии 100мм.
[6] Указано расчетное значение ширины диаграммы направленности ПЭП волн Рэлея.
