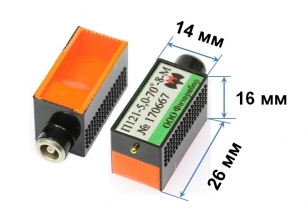

П121-5,0-ХХ°-8-М
Малогабаритные контактные наклонные совмещенные пьезоэлектрические преобразователи на частоту 5,0 МГц.
В обозначении преобразователя в конце ставится буква "М".
Конструкция ПЭП содержит:
- Пьезоэлемент диаметром 8 мм.
- Разъем LEMO.00.
- Встроенный согласующий элемент (индуктивность).
| Наименование преобразователя | Частота (МГц) |
Размер пьезо-элемента (мм) |
Длитель-ность эхосигнала (мкс)[1] |
Условная чувстви-тельность по СО-2 (дБ)[2,3] |
Стрела (мм) |
Угол ввода в сталь (град) |
Ширина диаграммы направлен-ности (град)[4] |
| П121-5,0-40°-8-М | 5,0 | Ø 8 | 0,7 | 40 | 7 | 40 | 5 |
| П121-5,0-45°-8-М | 5,0 | Ø 8 | 0,7 | 40 | 7 | 45 | 5 |
| П121-5,0-50°-8-М | 5,0 | Ø 8 | 0,7 | 39 | 7 | 50 | 7 |
| П121-5,0-55°-8-М | 5,0 | Ø 8 | 0,7 | 37 | 7 | 55 | 7 |
| П121-5,0-60°-8-М | 5,0 | Ø 8 | 0,7 | 35 | 7 | 60 | 7 |
| П121-5,0-65°-8-М | 5,0 | Ø 8 | 0,7 | 33 | 7 | 65 | 9 |
| П121-5,0-70°-8-М | 5,0 | Ø 8 | 0,7 | 32 | 7 | 70 | 10 |
Примечания.
В таблице указаны типовые значения технических параметров.
[1] Длительность эхосигнала определяют на уровне -6дБ от его максимума.
[2] Условная чувствительность преобразователя определяется с дефектоскопом УД9812.
[3] Условную чувствительность находят как запас усиления дефектоскопа (дБ) при настройке по эхосигналу от отверстия Ø6 мм в СО-2.
[4] В таблице указана полная ширина диаграммы направленности.
