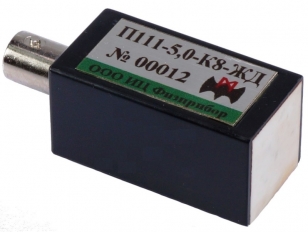

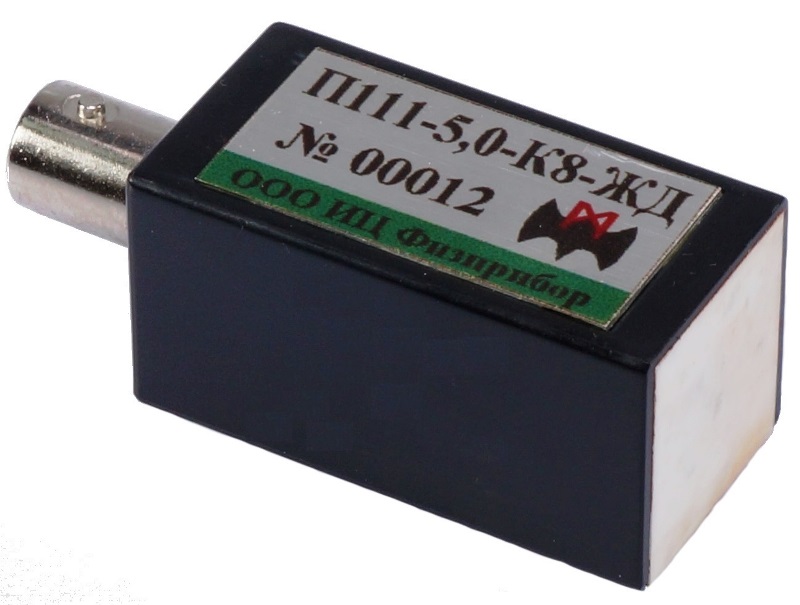

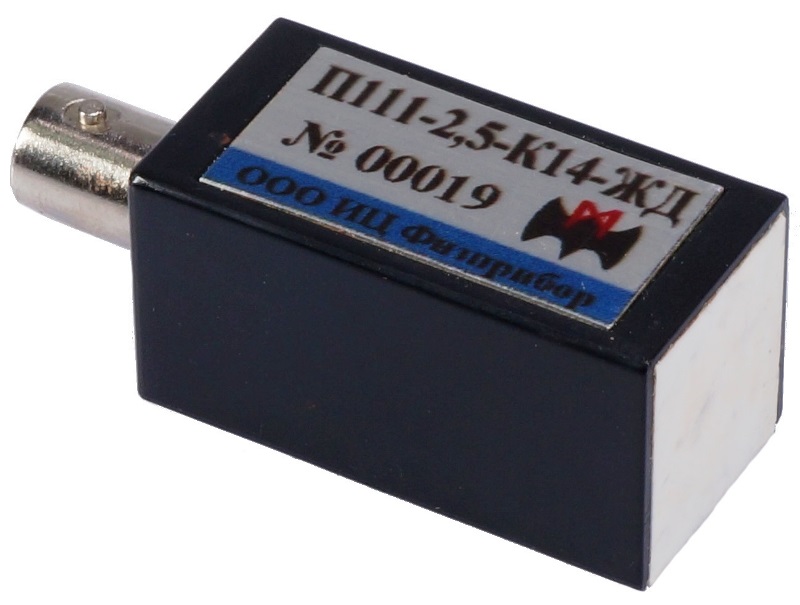

П111-...-ЖД прямые преобразователи
Прямые ультразвуковые преобразователи предназначены для выявления дефектов осей и колес согласно ПР НК В.2-2013 и по отдельным технологическим инструкциям. Преобразователи используются при ручном ультразвуковом контроле, а также в составе сканирующих устройств УСК.
Конструкция ПЭП содержит:
- Износостойкий керамический протектор.
- Встроенный согласующий элемент (индуктивность).
- Разъем BNC.
| Наименование преобразователя | Частота (МГц) | Размер пьезоэлемента (мм) | Длительность эхосигнала (мкс)[1] | Условная чувствительность по СО-2 (дБ)[2] | Длительность РШХ на уровне условной чувствительности (мкс) |
| П111-2,5-К14-ЖД | 2,5 | Ø14 | 1,3 | 60 | 5 |
| П111-5,0-К8-ЖД | 5,0 | Ø8 | 0,7 | 50 | 3,5 |
Примечания:
В таблице указаны типовые значения технических параметров.
[1] Длительность эхосигнала определяют на уровне -6дБ от его максимума.
[2] Условная чувствительность преобразователя определяется с дефектоскопом УД9812. Условную чувствительность находят как запас усиления дефектоскопа (дБ) при настройке по эхосигналу от отверстия Ø 6 мм в мере СО-2.
