П121-2,5-...-К14-ЖД наклонные
Наклонные ультразвуковые преобразователи предназначены для выявления дефектов осей и колес согласно ПР НК В.2-2013 и по отдельным технологическим инструкциям.
Преобразователи применяют при ручном контроле, а также в составе сканирующих устройств.
Конструкция ПЭП содержит.
- Износостойкий керамический протектор.
- Встроенный согласующий элемент (индуктивность).
- Разъем BNC.
Примечание.
Возможно изготовление ПЭП с углами ввода от 37 до 70 градусов.
| Наименование преобразователя | Частота (МГц) |
Размер пьезоэлемента (мм) |
Длительность эхосигнала (мкс)[1] |
Условная чувстви-тельность по СО-2 (дБ)[2,3] |
Стрела (мм) |
Угол ввода в сталь (град) |
Ширина диаграммы направлен-ности (град)[4] |

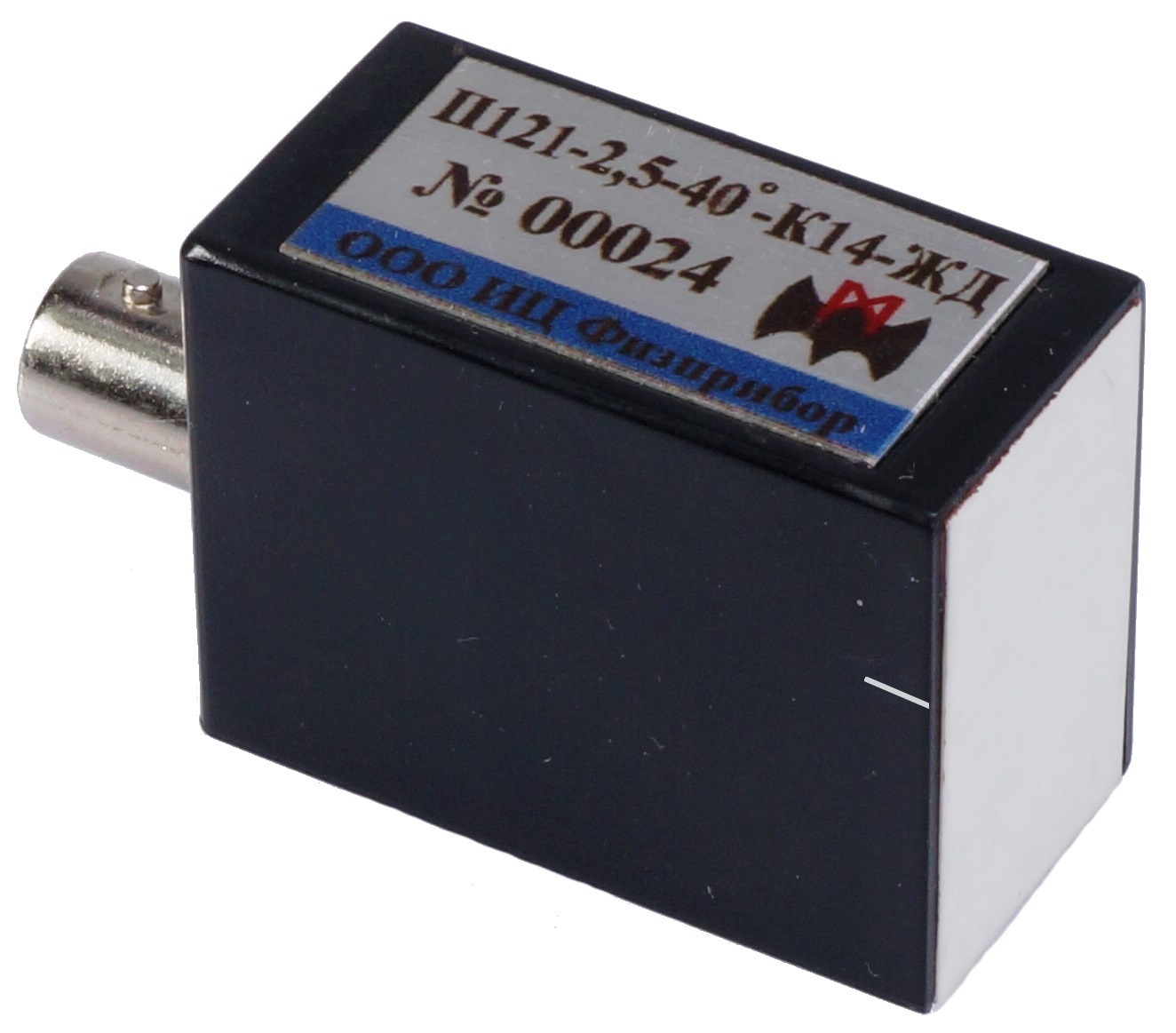

| П121-2,5-40°-К14-ЖД | 2,5 | Ø 14 | 1,3 | 55 | 9 | 40 | 5 |

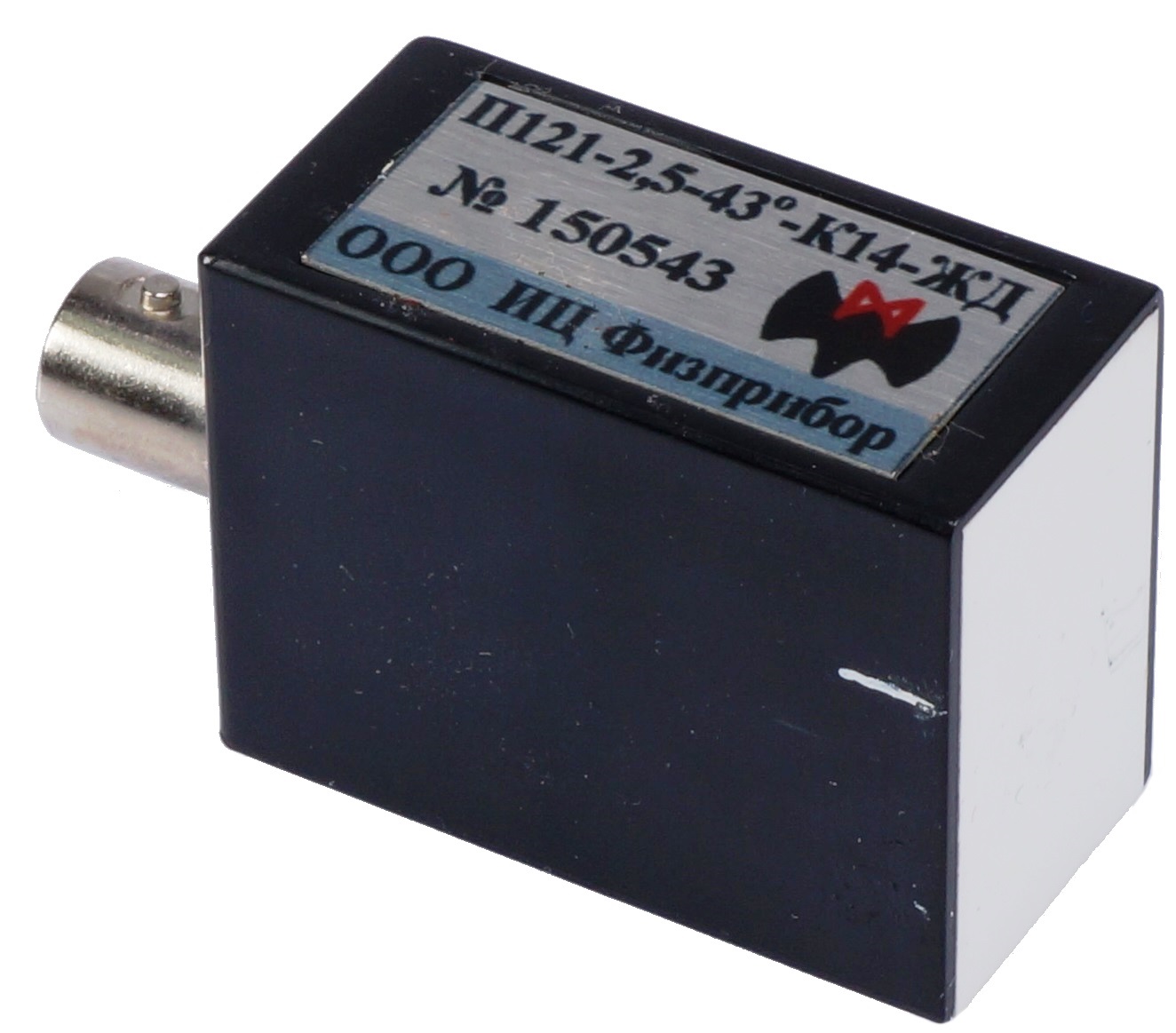

| П121-2,5-43°-К14-ЖД | 2,5 | Ø 14 | 1,3 | 55 | 9 | 43 | 6 |

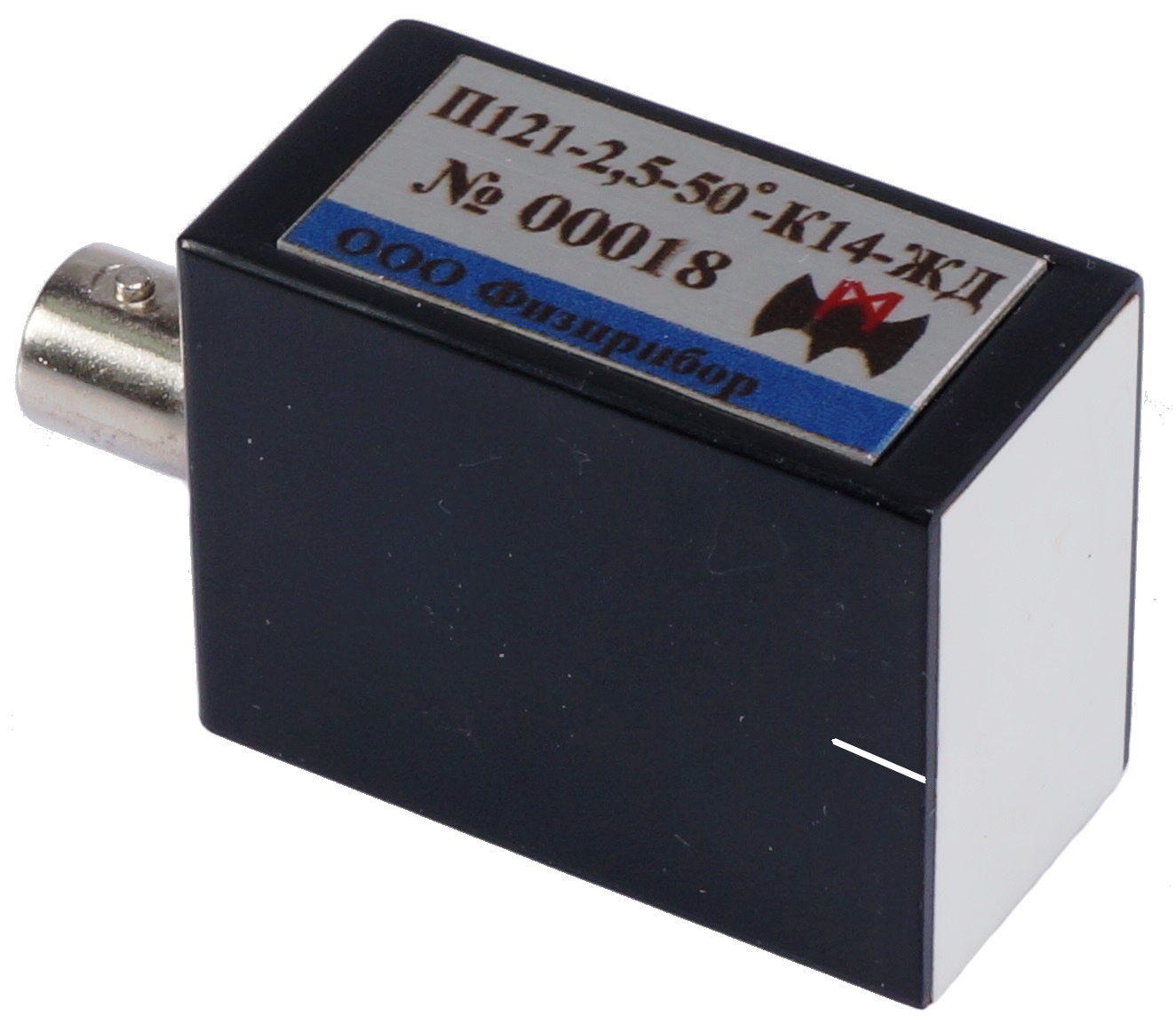

| П121-2,5-50°-К14-ЖД | 2,5 | Ø 14 | 1,3 | 52 | 9 | 50 | 7 |
| П121-2,5-55°-К14-ЖД | 2,5 | Ø 14 | 1,3 | 48 | 9 | 55 | 7 |
Примечания.
В таблице указаны типовые значения технических параметров.
[1] Длительность эхосигнала определяют на уровне -6дБ от его максимума.
[2] Условная чувствительность преобразователя определяется с дефектоскопом УД9812.
[3] Условную чувствительность находят как запас усиления дефектоскопа (дБ) при настройке по эхосигналу от отверстия Ø6 мм в СО-2.
[4] В таблице указана полная ширина диаграммы направленности.
