Высокотемпературные ультразвуковые датчики для мониторинга коррозии
Датчики FP111-3,5-6.40-ХХХ°С используются в стационарных модулях (системах) дистанционного измерения остаточной толщины стенок трубопроводов, резервуаров и другого промышленного оборудования, подверженного коррозионному и эрозионному износу.
Ультразвуковые преобразователи FP111-3,5-6.40-ХХХ°С предназначены для длительной работы при высоких температурах. Датчики изготавливаются в 3-х модификациях с максимальной температурой 150, 250 и 600°С.
Передача ультразвуковых сигналов в изделия производится посредством сухого контакта.
Есть два варианта конструкции

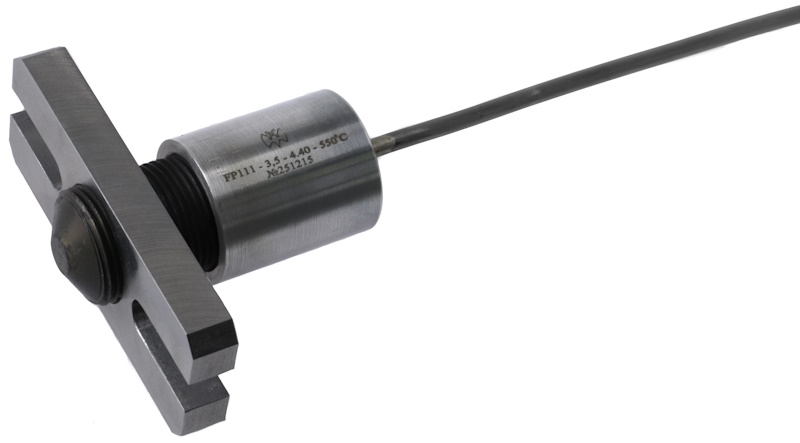

- FP111-3.5-6.40-XXX°C-J полужесткий кабель длиной 0,45м с разъемом BNC.

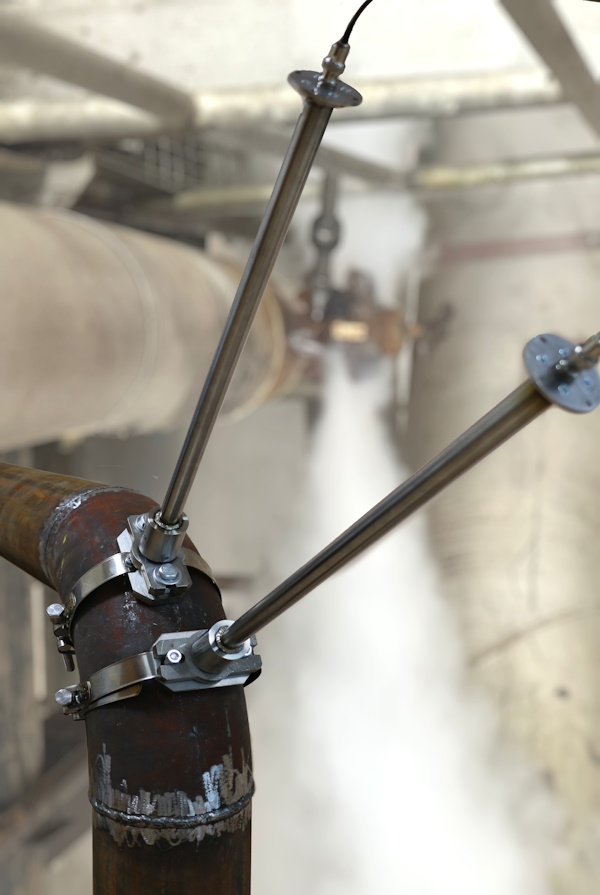

- FP111-3.5-6.40-XXX°C-F с патформой для установки электронного блока, высота 0,45м, разъем BNC.
Важно отметить, что в новом техпроцессе используются материалы только Российского производства, что гарантирует независимость от зарубежных поставок.
| Параметр | Значение |
| Тип волн | продольные |
| Частота | 3,5 МГц |
| Полоса пропускания на уровне -6дБ | 50% |
| Отношение сигнал-шум | >20дБ |
| Диапазон измерения толщины | 4 - 40 мм |
| Разрешающая способность измерений толщины | от 0,02мм |
| Соединительный кабель | Оболочка из мягкой меди |
| Длина кабеля | 0,5м |
| Разьем | BNC |
| Резьба прижима | М30х2 |
| Габаритные размеры | 100х40х80мм |
| Вес | не более 0,7кг |
|
Диапазон рабочих температур FP111-3,5-6.40-600°С-J(F) |
от -70 до +600°С |
| Степень защиты корпуса | IP67 |
- Датчики FP111 поставляются с индивидуальными сертификатами акустических характеристик.
- Датчики могут работать с широкой номенклатурой ультразвуковых приборов, в которых реализован метод измерений эхо-эхо.
- Перед установкой датчиков на изделие необходимо отшлифовать плоскую площадку диаметром не менее 20мм.

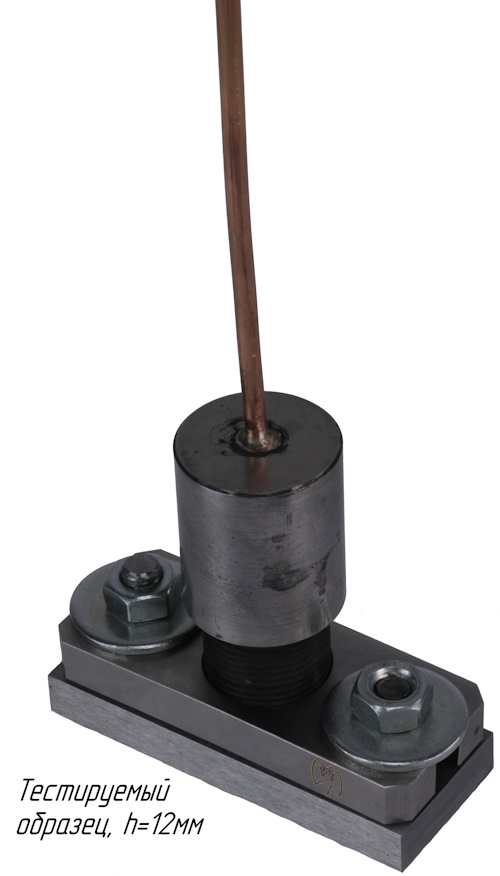

- Конструкция крепления датчика должна обеспечивать сильный прижим его торца к шлифованной площадке для создания сухого контакта.
