Ультразвуковая толщинометрия стенок ванн горячего цинкования

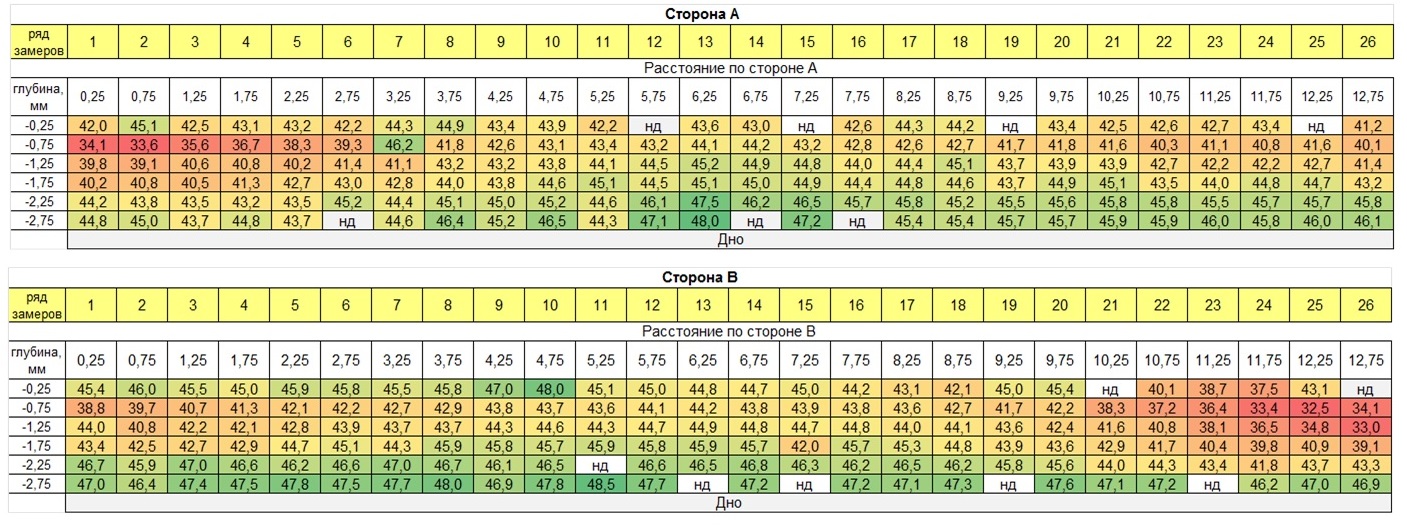

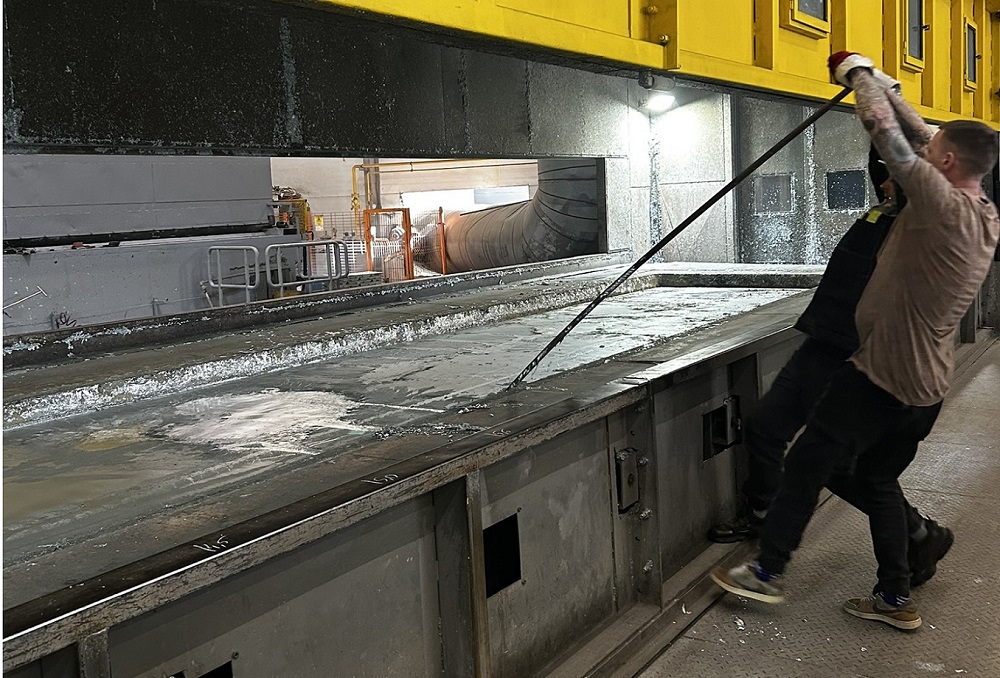

Замеры толщины стенки в ванне цинкования длиной до 6 м
Замеры толщины стенки в ванне цинкования длиной до 6 м
Прогрев УЗ датчика в ванне цинкования перед толщинометрией

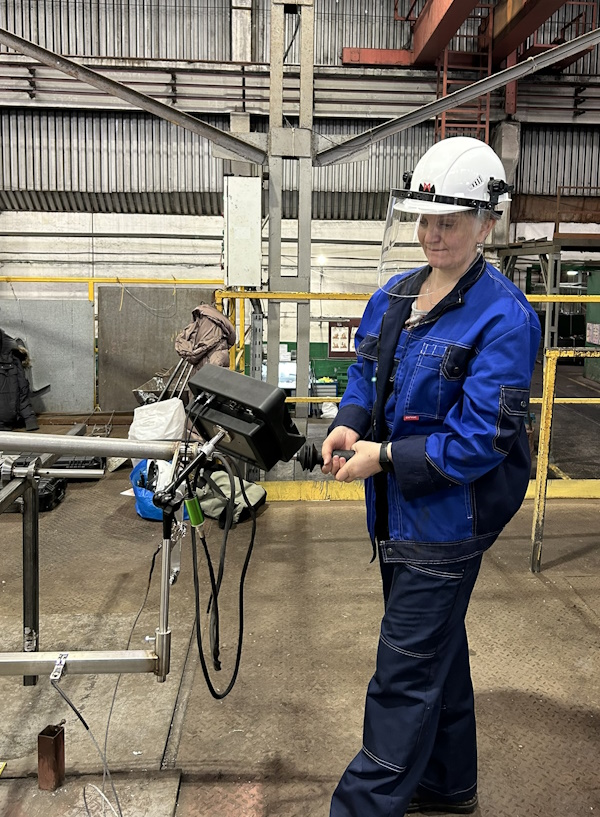

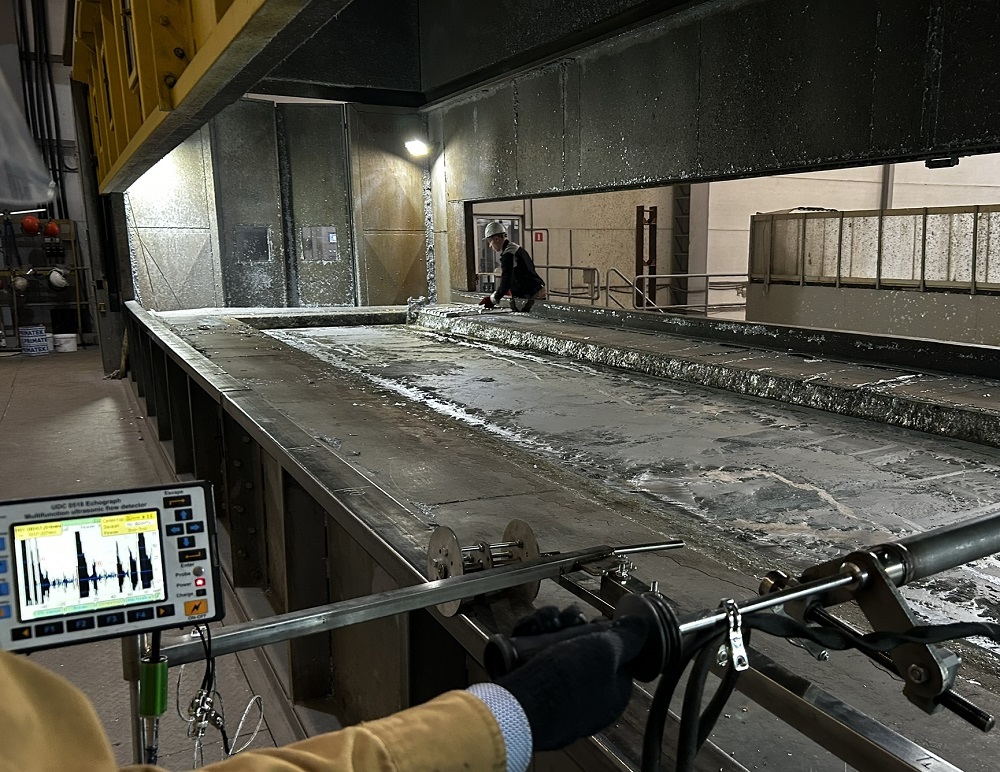

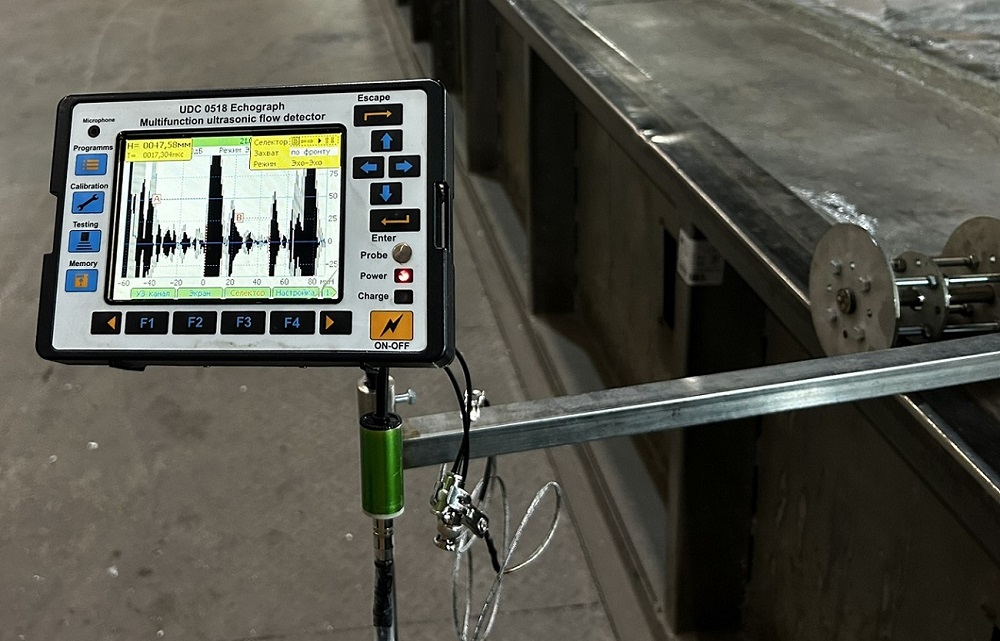

Толщинометрия ванны цинкования с помощью УЗ дефектоскопа
Погружение УЗ датчика в ванну цинкования глубиной до 3 м
УЗ контроль ванны цинкования
Обследование ванн горячего цинкования производится с помощью устройства НТР-600, которое реализует ультразвуковой метод измерений.

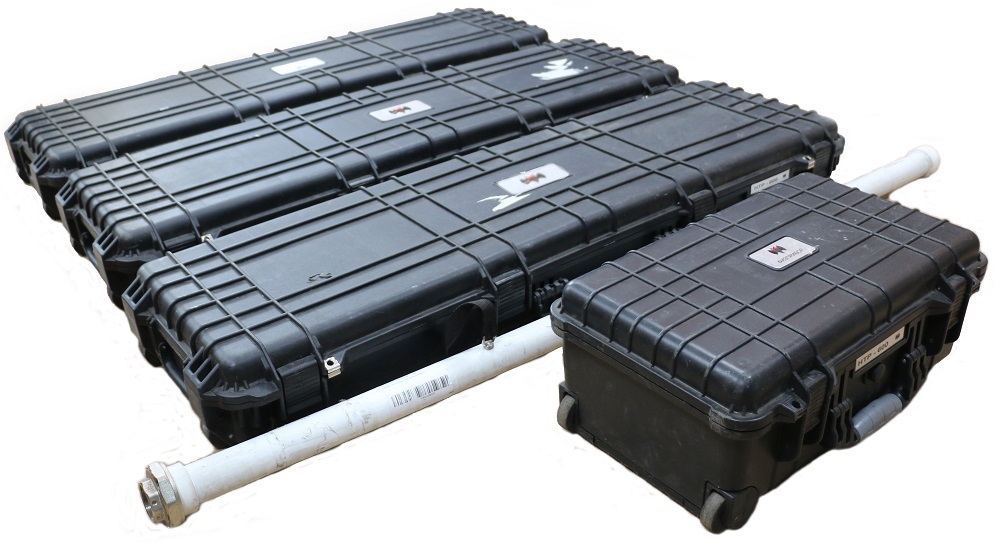

Устройство HTP-600 содержит:
-ультразвуковой дефектоскоп,

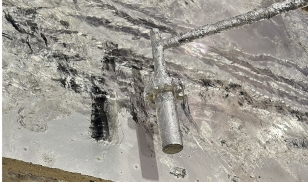

-высокотемпературный ультразвуковой преобразователь,

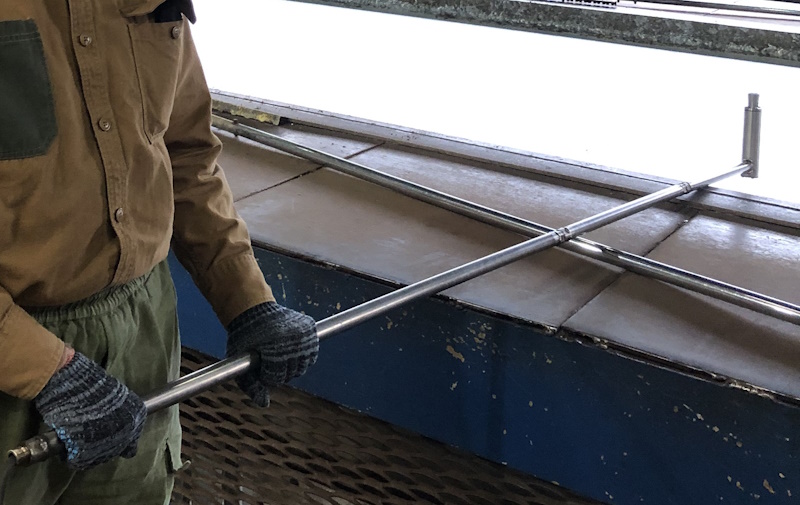

-ручной манипулятор для погружения и фиксации
  преобразователя в ванне.

Важно отметить, что высокотемпературный ультразвуковой преобразователь создан полностью из российских материалов, что гарантирует нашу независимость от зарубежных поставок.

Устройство HTP-600 имеет следующее метрологическое обеспечение.
Ультразвуковой дефектоскоп УД9812 внесен в государственный реестр средств измерений. Методика выполнения измерений прошла официальную экспертизу и внесена в государственный реестр аттестованных методик измерений.

Срок изготовленияЦенаКоличествоСтоимость
По запросу
по запросу
по запросу
Цена / COM_VIRTUEMART_UNIT_SYMBOL_:

Измерение толщины стенки выполняют с помощью ультразвукового дефектоскопа. Используется метод измерений эхо-эхо.

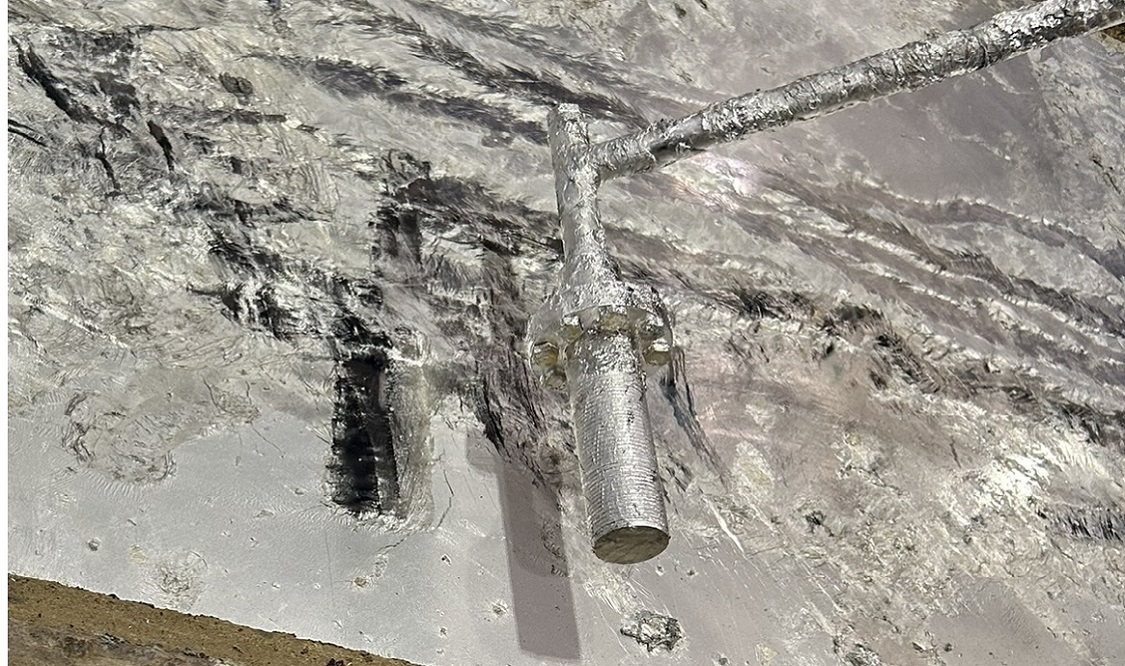

Высокотемпературный преобразователь погружают в расплав цинка и прижимают к стенке ванны изнутри.  Акустический контакт обеспечивает жидкий цинк. Расплав цинка хорошо проводит ультразвуковые волны и обеспечивает их передачу в стенку ванны.

Принцип измерений состоит в определении времени задержки между эхосигналом от внутренней стенки ванны и эхосигнала от наружной стенки ванны.

Толщину стенки находят по формуле

       H = М*T/2,

где: М – масштаб время-толщина (параметр настройки дефектоскопа), Т – измеренное время задержки.



Основные характеристики устройства НТР-600:

- диапазон измерений остаточной толщины стенок 20-80мм,

- погрешность измерения толщины не более 0,3мм,

- глубина погружения датчика до 3м,

- диапазон рабочих температур датчика от 450 до 600°С.

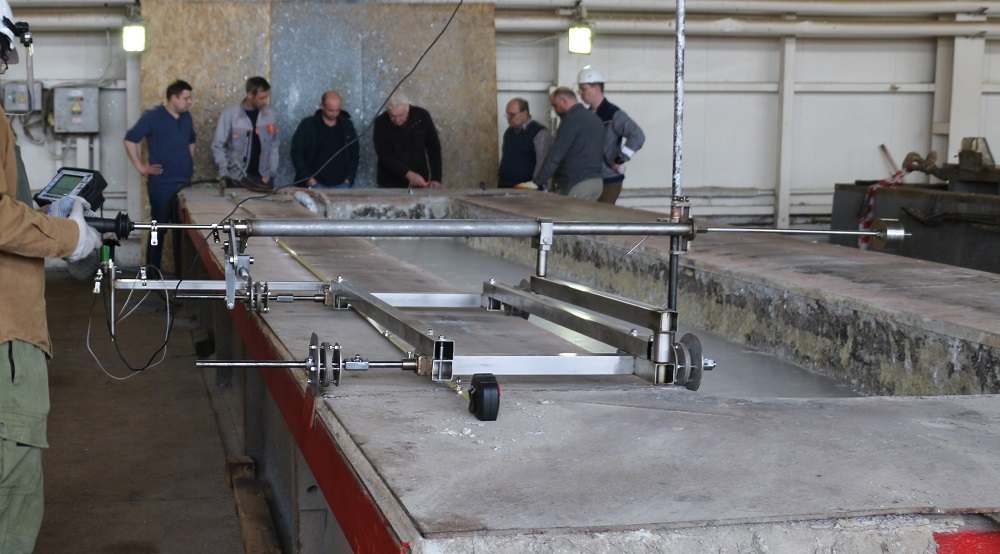

 В нашем арсенале есть несколько вариантов манипуляторов, которые обеспечивают проведение работ на различных конфигурациях ванн горячего цинкования.

Дополнительно можно провести измерения толщины стенок на торцах ванны и в углах при радиусе загиба не менее 150мм.



Метрологическое обеспечение устройства HTP-600 соответствует обязательным требованиям в области единства измерений и технического регулирования согласно закону №102-ФЗ «Об обеспечении единства измерений», статья 1. П4., П6., статья 5 П2, статья 11.

Результаты измерений с помощью устройства HTP-600 используются при декларации соответствия по закону №184-ФЗ «О техническом регулировании», статья 24 П2.

Ванны горячего цинкования относятся к III классу опасности по закону №116-Ф3 «О промышленной безопасности опасных производственных объектов».

Эксплуатация ванн горячего цинкования и декларация их качества должна проводиться в соответствии с указанными законами.
