Ультразвуковой дефектоскоп УД9812 "Уралец"
УД9812 «Уралец» - ультразвуковой дефектоскоп предназначен для ручного контроля изделий из металла, керамики и пластмасс. Прибор измеряет амплитуды эхосигналов от дефектов, их координаты и условные размеры.
Дефектоскоп реализует эхо-метод, теневой и зеркально-теневой методы ультразвукового контроля.
При разработке прибора УД9812 учтен многолетний опыт УЗ контроля изделий на промышленных предприятиях Уральского региона, а также опыт контроля основного металла и сварных соединений в тепловой и атомной энергетике.

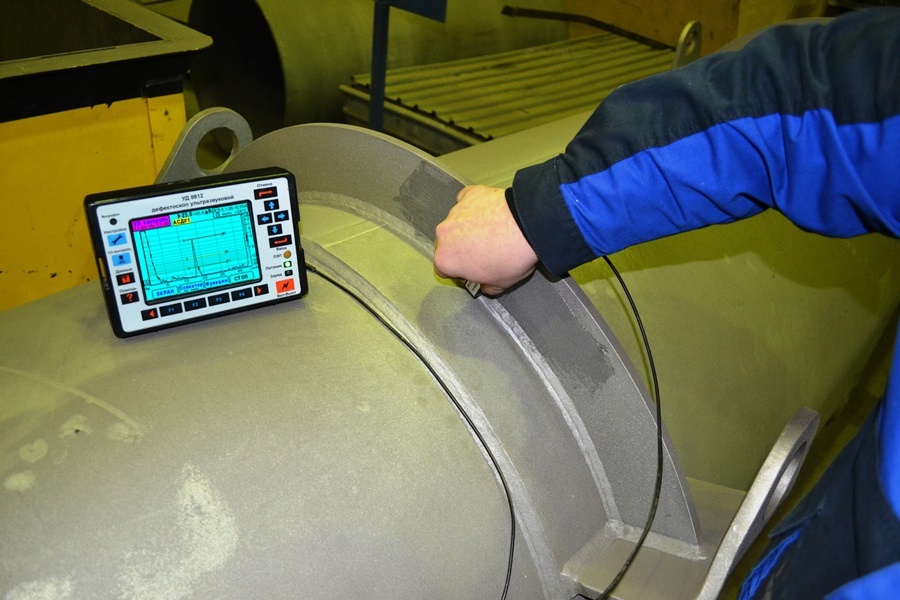

Дефектоскоп УД9812 обеспечивает проведение неразрушающего контроля отливок, поковок, полуфабрикатов, готовых изделий, сварных соединений и т.д. в диапазоне размеров от 0,5мм до 6 м. Прибор производит измерение времени задержки ультразвуковых сигналов, координат дефектов, условных размеров дефектов и отношения амплитуд сигналов от них.
Электрический тракт прибора (генератор зондирующих импульсов и приемник) поддерживают работу с любыми согласованными ультразвуковыми пъезопреобразователями с частотой от 0,6 до 12 МГц. Прибор совместим с ультразвуковыми преобразователями зарубежного производства (фирм Olimpus, Sonatest, Starmans и др.).
Дефектоскоп снабжен калиброванным аттенюатором и прецизионным измерителем задержки сигналов. Это позволяет использовать его для измерения физических характеристик материалов – затухания и скоростей звука.
Дефектоскоп УД9812 создан на современной элементной базе. Применение высоких технологий позволило резко сократить размеры и вес прибора и одновременно увеличить скорость обработки данных. Кроме того, в дефектоскопе реализован ряд новых технических идей.
- Полностью цифровая обработка сигналов: ВЧ фильтрация, детектирование, сглаживание, отсечка шумов, ВРЧ и измерение характеристик эхосигналов.
- Точность измерения времени задержки сигналов ±0,006 мкс.
- Поддержка любых согласованных ПЭП с частотой от 0,6 до 12 МГц.
- Интуитивно понятный оконный пользовательский интерфейс со встроенной справочной системой.
- Энергонезависимая память для записи настроек прибора и результатов контроля.
- Поддержка текстовых и голосовых комментариев к данным контроля.
- Содержит комплект ПО для персонального компьютера, которое позволяет транслировать изображение экрана УД9812 на мониторе ПК в реальном времени, создавать отчеты любых форм по УЗК, сохранять А-сканы в файлы (Math-Cad, текстовые и бинарные) для использования их в научно-исследовательских целях.
- Системы УД9812 (АСД, ВРЧ, развертка и т.д.) работают независимо. Изменение параметров одной системы не влияет на настройку остальных.
- Два независимых АСД (работают эхо или теневым методом).
- Уровни АСД привязаны к чувствительности прибора (не требуется перенастройка прибора при изменении чувствительности).
| Методы ультразвукового контроля | эхо-, эхо-теневой, зеркальный, зеркально-теневой |
| Режим работы | Дефектоскоп, толщиномер |
| Индикатор дефектоскопа | цветной матричный дисплей TFT 320*240 точек |
| Диапазон прозвучивания изделий из стали эхо-методом | 2 ÷6000 мм (сталь) |
| Диапазон частот | 0,6 - 12 МГц |
| Диапазон настройки чувствительности | 100 дБ |
| Временная регулировка чувствительности | 2000 точек (диапазон 80 дБ) |
| Габаритные размеры дефектоскопа | 185 × 125 × 80 мм |
| Вес с аккумулятором | 1,3 кг |

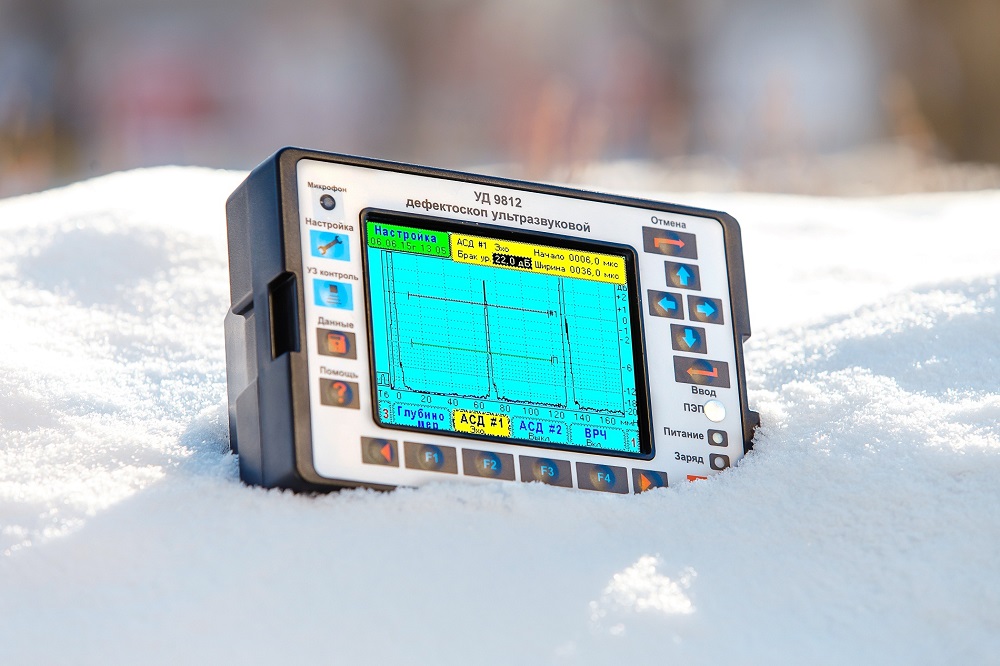

| Диапазон рабочих температур | −10° ÷ +45°С. (При эксплуатации прибора в теплозащитном кожухе нижняя граница рабочего диапазона температур понижается до −30°С) |
| Верхнее значение влажности | 98% при температуре 35°С. |

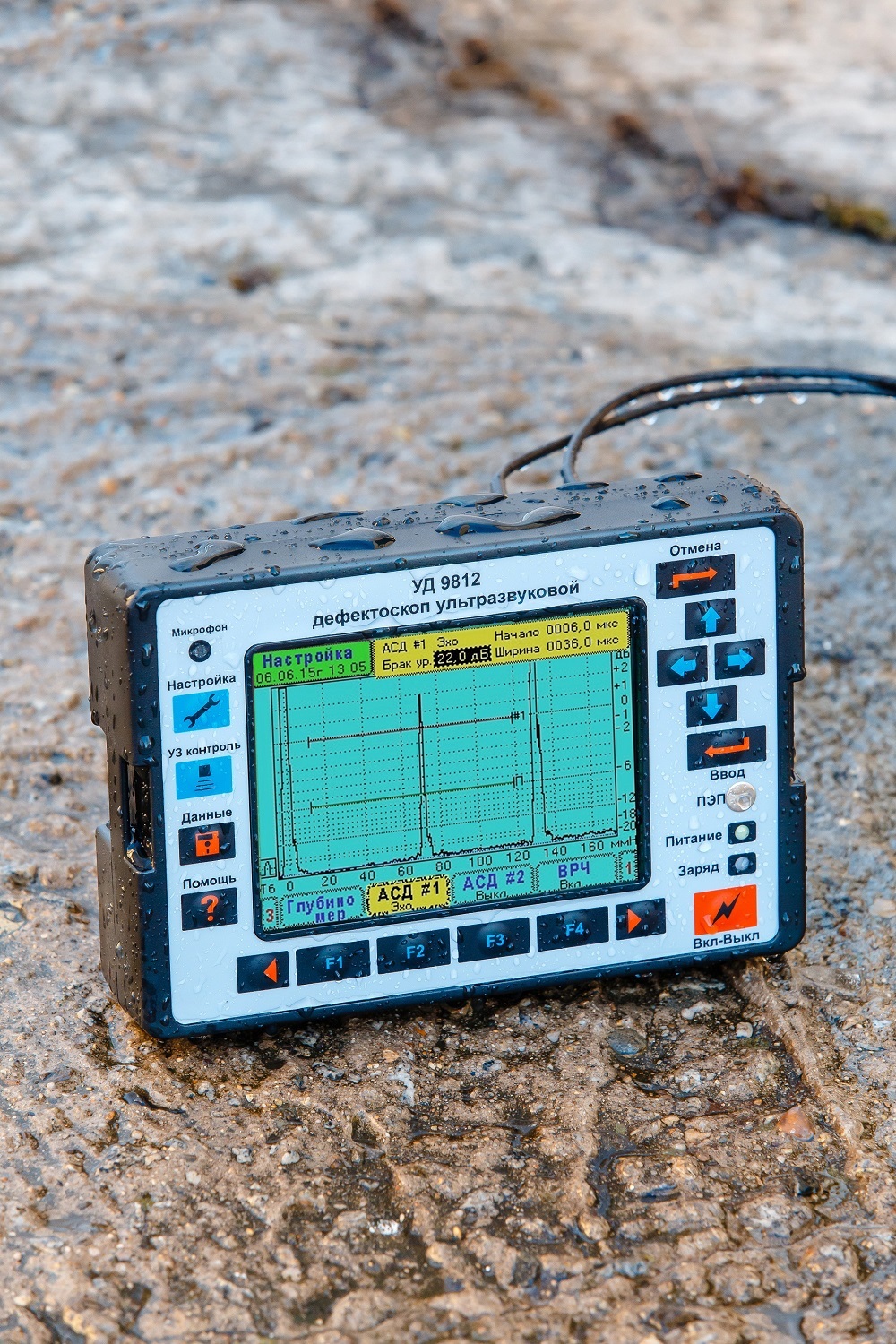

| Климатическое исполнение и категория изделия | IP 67 |
| Интерфейс связи с ПК | USB 2.0 |
| Часы и календарь | Да |
| Будильник | Да (2 шт) |
| Индикация температуры прибора | Да |
| Запоминание текущих настроек при выключении прибора | Да |
| БАЗОВЫЙ | УЧЕБНЫЙ | СТАНДАРТ | НЕФТЕГАЗОВЫЙ | |
| УД9812 "Уралец", электронный блок | 1 шт | 1 шт | 1 шт | 1 шт |
| Источник питания ИП-9414 (с сетевым кабелем) | 1 шт | 1 шт | 1 шт | 1 шт |
| Аккумуляторы NiMH, тип D (установлены в прибор) | 4 шт | 4 шт | 4 шт | 4 шт |
| Кабель для подключения к ПК (USB, разъемы A-B) | 1 шт | 1 шт | 1 шт | 1 шт |
| Кабель для подключения совмещенных преобразователей 2BNC-1Lemo.00-1300 | 1 шт | 1 шт | 1 шт | 1 шт |
| Кабель для подключения раздельно-совмещенных преобразователей 2BNC-2Lemo.00-1300 | 1 шт | 1 шт | 1 шт | 1 шт |
| Принадлежности: наушники, ремень, сумка | 1 компл. | 1 компл. | 1 компл. | 1 компл. |
| Меры ультразвуковые СО-2, СО-3 из комплекта КМУ-55734 | - | 1 компл. | 1 компл. | 1 компл. |
| Преобразователи: | ||||
| П111-2,5-К14 | - | 1 шт | 1 шт | 1 шт |
| П111-5,0-К8 | - | - | 1 шт | 1 шт |
| П112-2,5-14 | - | - | 1 шт | 1 шт |
| П112-5,0-8 | - | - | 1 шт. | 1 шт |
| П121-2,5-40°-14 | - | - | - | 1 шт |
| П121-2,5-50°-14 | - | 1 шт. | 1 шт | 1 шт |
| П121-2,5-65°-14 | - | - | - | 1 шт |
| П121-5,0-65°-8 | - | - | 1 шт. | 1 шт. |
| П121-5,0-70°-8 | - | - | - | 1 шт. |
К каждому комплекту прилагается:
- руководство по эксплуатации;
- свидетельство о поверке;
- паспорт;
- CD с дублирующим программным обеспечением.
Свидетельство об утверждении типа средства измерения RU.C.27.057.A №42314 (РФ).
Сертификат о продлении типа СИ УД9812 до 31.12.2025.
Свидетельство о регистрации дефектоскопа УД9812 в реестре ОАО "РЖД".
Сертификат о признании СИ Республики Казахстан.
Российский морской регистр. Сертификат о типовом одобрении. Ультразвуковой дефектоскоп УД9812
Руководство по эксплуатации, методика поверки.
Рекомендации к выбору ультразвуковых преобразователей.
Особенности и преимущества дефектоскопа УД9812.
Заключение по результатам квалификационных испытаний ОАО "ГАЗПРОМ".
Комплект программ, документов и USB драйвер для прибора УД9812 предоставляются в виде самораспаковывающегося пакета с инсталлятором и деинсталлятором. Программа автоматически установит документацию, рабочие файлы и USB драйвер на ваш компьютер, создаст элементы вызова в меню "Пуск - Программы". Программы работают в 32 и 64-битных операционных системах: Windows XP, Vista, 7, 8, 10.
Пилотная версия новой программы "Виртуальный дефектоскоп УД9812". Нововведения - масштабируемое окно, русскоязычный и англоязычный интерфейс, увеличенная скорость отображения данных. Для связи с прибором УД9812 нужен USB драйвер, который устанавливаются со стандартным пакетом программного обеспечения, см. выше.
Виртуальный 3D дефектоскоп УД9812. Программа предназначена для обучения дефектоскопистов и проведения презентаций. На мониторе компьютера отображается 3D модель дефектоскопа. На экран 3D модели передается изображение экрана реального прибора УД9812. Связь осуществляется по каналу USB. Скорость передачи данных позволяет видеть картинку в реальном времени.
Дефектоскоп УД9812 поддерживает ручной ультразвуковой контроль практически по всем известным инструкциям.
Ниже приведены методики контроля, специально разработанные для дефектоскопа УД9812.
Методика по ультразвуковому методу контроля плоских стальных изделий толщиной 6 – 200 мм.
Методика ультразвукового контроля тонкостенных сварных соединений газотурбинного компрессора ГТК-10.
Методика ультразвукового контроля элементов роторов газотурбинного компрессора ГТК-10.
Методика ультразвукового контроля стальных заготовок фланцев.
